中空玻璃

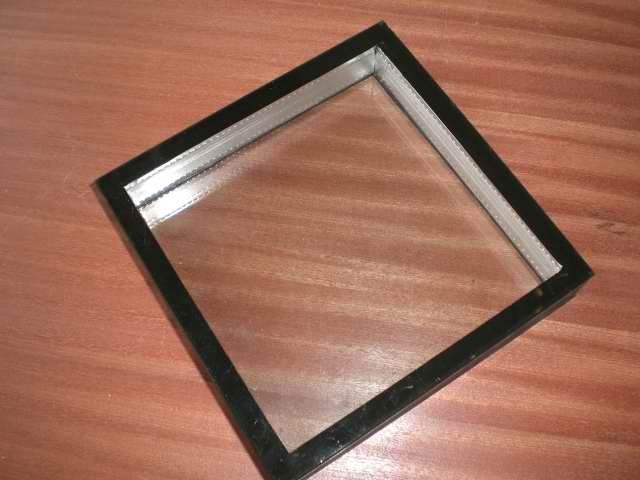

中空玻璃是一种良好的隔热、隔音、美观适用、并可降低建筑物自重的新型建筑材料,它是用两片(或三片)玻璃,使用高强度高气密性复合粘结剂,将玻璃片与内含干燥剂的铝合金框架粘结,制成的高效能隔音隔热玻璃。中空玻璃多种性能优越于普通双层玻璃,因此得到了世界各国的认可,中空玻璃是将两片或多片玻璃以有效支撑均匀隔开并周边粘结密封,使玻璃层间形成有干燥气体空间的玻璃制品。其主要材料是玻璃、铝间隔条、弯角栓、丁基橡胶、聚硫胶、干燥剂。

中空玻璃的隔热、隔音原理

能量的传递有三种方式:即辐射传递、对流传递和传导传递。

辐射传递是能量通过射线以辐射的形式进行的传递,这种射线包括可见光、红外线和紫外线等的辐射,就象太阳光线的传递一样。合理配置的中空玻璃和合理的中空玻璃间隔层厚度,可以最大限度的降低能量通过辐射形式的传递,从而降低能量的损失。

对流传递是由于在玻璃的两侧具有温度差,造成空气在冷的一面下降而在热的一面上升,产生空气的对流,而造成能量的流失。造成这种现象的原因有几个:一是玻璃与周边的框架系统的密封不良,造成窗框内外的气体能够直接进行交换产生对流,导致能量的损失;二是中空玻璃的内部空间结构设计的不合理,导致中空玻璃内部的气体因温度差的作用产生对流,带动能量进行交换,从而产生能量的流失;三是构成整个系统的窗的内外温度差较大,致使中空玻璃内外的温度差也较大,空气借助冷辐射和热传导的作用,首先在中空玻璃的两侧产生对流,然后通过中空玻璃整体传递过去,形成能量的流失。合理的中空玻璃设计,可以降低气体的对流,从而降低能量的对流损失。

传导传递是通过物体分子的运动,带动能量进行运动,而达到传递的目的,就象用铁锅作饭和用电烙铁焊东西一样,而中空玻璃对能量的传导传递是通过玻璃和其内部的空气来完成的。我们知道,玻璃的导热系数是0.77W/ m2k。而空气的导热系数是0.028 W/ m2k,由此可见,玻璃的热传导率是空气的27倍,而空气中的水分子等活性分子的存在,是影响中空玻璃能量的传导传递和对流传递性能的主要因素,因而提高中空玻璃的密封性能,是提高中空玻璃隔热性能的重要因素。

中空玻璃的防结露、降低冷辐射和安全性能

由于中空玻璃内部存在着可以吸附水分子的干燥剂,气体是干燥的,在温度降低时,中空玻璃的内部也不会产生凝露的现象,同时,在中空玻璃的外表面结露点也会升高。如当室外风速为5m/s,室内温度20℃,相对湿度为60%时,5mm玻璃在室外温度为8℃时开始结露,而16mm(5+6+5)中空玻璃在同样条件下,室外温度为-2℃时才上结露,27mm(5+6+5+6+5)三层中空玻璃在室外温度为-11℃时才开始结露。

由于中空玻璃的隔热性能较好,玻璃两侧的温度差较大,还可以降低冷辐射的作用;当室外温度为-10℃时,室内单层玻璃窗前的温度为-2℃而中空玻璃窗前的温度是13℃;在相同的房屋结构中,当室外温度为-8℃,室内温度为20℃时,3mm普通单层玻璃冷辐射区域占室内空间的67.4%,而采用双层中空玻璃(3+6+3)则为13.4%。

使用中空玻璃,可以提高玻璃的安全性能,在使用相同厚度的原片玻璃的情况下,中空玻璃的抗风压强度是普通单片玻璃的1.5倍。

1、普通中空玻璃

中空玻璃是由两层以上平板玻璃构成。四周用高强高气密性复合粘结剂,将两片或多片玻璃与密封条、玻璃条粘接、密封。中间充入干燥气体,框内充以干燥剂,以保证玻璃片间空气的干燥度。可以根据要求选用各种不同性能的玻璃原片,如无色透明浮法玻璃压花玻璃、吸热玻璃、热反射玻璃、夹丝玻璃、钢化玻璃等与边框(铝框架或玻璃条等),经胶结、焊接或熔接而制成。

其结构如图双层中空玻璃剖面图。中空玻璃可采用3、4、5、6mm厚片度原片玻璃,空气层厚度可采用6、9、12mm间隔。

(1) 中空玻璃的技术要求,GB11944-89的规定摘录如下:

① 材料

a.玻璃可采用平板玻璃、夹层玻璃、压花玻璃、吸热玻璃、镀膜热反射玻璃、钢化玻璃等。浮法玻璃应符合GB11614规定的一级品、优等品,夹层玻璃应符合GB9962的规定,钢化玻璃应符合GB9963的规定.

b.密封胶应满足以下要求

使用的第一道、第二道密封胶组份间色差应分明;有效期在半年以上;

隐框幕墙用第二道密封胶必须是硅酮密封胶;必须满足中空玻璃性能要求。

c.间隔框:使用铝间隔框时须去污进行阳极化处理。

d.干燥剂的质量、规格、性能必须满足中空玻璃制造及性能要求。

②中空玻璃的长度及宽度允许偏差见表。

长度或宽度允许偏差(mm)

<1000±2

1000-2000±2.5

>2000-2500±3

③中空玻璃的厚度允许偏差见表。

玻璃厚度公称厚度(mm)允许偏差(mm)

≤6<18±1

18-25±1.5

>6>25±2

注:中空玻璃的公称厚度为两片玻璃厚度与间隔框厚度之和。

④中空玻璃两对角线允许偏差见表。

对角线长度 (mm)允许偏差(mm)

<10004

≥1000-25006

⑤中空玻璃密封胶宽度:单道密封胶层宽度应计算确定,其最小宽度为10±2mm,双道密封外层密封胶宽度应计算确定,其最小宽度为5-7mm。

⑥外观:中空玻璃的内表面不得有妨碍透视的污迹及胶粘剂飞溅现象。

⑦性能要求:1/中空玻璃的密封、露点、紫外线照射、气候循环和高温、高湿性能按GB7020进行检验,必须满足下表的要求。

2/密封在试验压力低于环境气压10± 0.5KPa, 厚度增长必须 ≥ 0.8mm,在该气压下保持2.5后,厚度增长偏差<15%为渗漏全部试样不允许有渗漏现象

3/露点将露点仪温度降到 ≤-40 度,使露点仪与试样表面接触3min全部试样内表面无结露或结霜

4/紫外线照射紫外线照射168h试样内表面不得有结雾和污染的痕迹

5/气候循环及高温高湿气侯试验经320次循环,高温、试验经224次 循环,试验后进行露点测试。总计12块试样,至少11块无结露或结霜

6/隐框幕墙选用中空玻璃时,必须做到中空玻璃第二道密封胶一定要采用硅酮密封胶,并与结构性玻璃装配用密封胶相容,即两者必须采用相互相容的密封胶。当结构性装配使用某一硅酮密封胶,最好订购的中空玻璃密封胶层也用同一厂硅酮密封胶。

(2) 中空玻璃性能

玻璃的热传导率是空气的27倍,只要中空玻璃是密封的,该中空玻璃就在最佳隔热效果。

(3) 中空玻璃的特点

中空玻璃的玻璃与玻璃之间,留有一定的空腔。因此,具有良好的保温、隔热、隔声等性能。如在玻璃之间充以各种漫射光材料或电介质等,则可获得更好的声控、光控、隔热等效果。

(4) 中空玻璃的用途

中空玻璃主要用于需要采暖、空调、防止噪音或结露以及需要无直射阳光和特殊光的建筑物上。广泛应用于住宅、饭店、宾馆、办公楼、学校、医院、商店等需要室内空调的场合。也可用于火车、汽车、轮船、冷冻柜的门窗等处。

中空玻璃主要用于外层玻璃装饰。其光学性能、导热系数、隔音系数均应符合国家标准。

[编辑本段]2、高性能中空玻璃

高性能中空玻璃与一般普通中空玻璃不同,除在两层玻璃中间封入干燥空气之外,不要在外侧玻璃中间空气层侧,涂上一层热性能好的特殊金属膜。它可以截止由太阳射到室内的相当的能量,起到更大的隔热效果。

(1)高性能中空玻璃特点

①较大的节能效果

高性能中空玻璃,由于有一层特殊的金属膜,可达到0.22-0.49遮蔽系数,使室内空调(冷气)负载减轻。传热系数1.4-2.8W(m2.K),比普通中空玻璃好。对减轻室内暖气负荷,同样发挥很大效率。因此,窗户开得越大,节能效果越明显。

②改善室内环境

高性能中空玻璃可以拦截由太阳射到室内的相当的能量,因而可以防止因辐射热引起的不舒适感和减轻夕照阳光引起的目眩。

③丰富的色调和艺术性

高性能中空玻璃有多种色彩,可以根据需要选用色彩,以达到更理想的艺术效果。

④高性能中空玻璃用途

适用于办公大楼、展览室、图书馆等公共设施和像计算机房、精密仪器车间、化学工厂等要求恒温洹湿的特殊建筑物。另外也可以用于防晒和防夕照目眩的地方。

注意事项:中空玻璃中间封入干燥空气,因此根据温度、气压的变化,内部空气压力也随之变化,但玻璃面上只产生很小的变形。另外,制造时可能产生微小翘曲,施工过程中也可能形成畸变。所以包括这样一些因素在内,有时对反射也相应地有些变化,应予以重视。选用颜色不同,反射也不尽相同。

(2)高性能中空玻璃性能

金、铜及银金属涂层在中远红外区,即波长范围大于4μm时,反射率很高。如金属涂层为典型厚度,全部反射率可达90%-95%,高红外反射率就相当于低发射率(Low-e),这会减少中空玻璃组件内外玻璃板的辐射转换,与此相应的是,与空气层为12mm标准中空玻璃构件比较,其隔热值能够从0.3W/(m2.K)。另外,如构件中的空气由重气体替代的话,其隔热值是1.4W/(m2.K)。减薄金属层的厚度,透光率可以增加到60%-60%左右。此种极薄的涂层具有非常好的保护太能的作用,同时还仍有很高的红外反射率值,在85%或75%范围内。空气层为12mm中间充以重气体,用涂层隔热值可达1.6-1.9W/(m2.K)。
